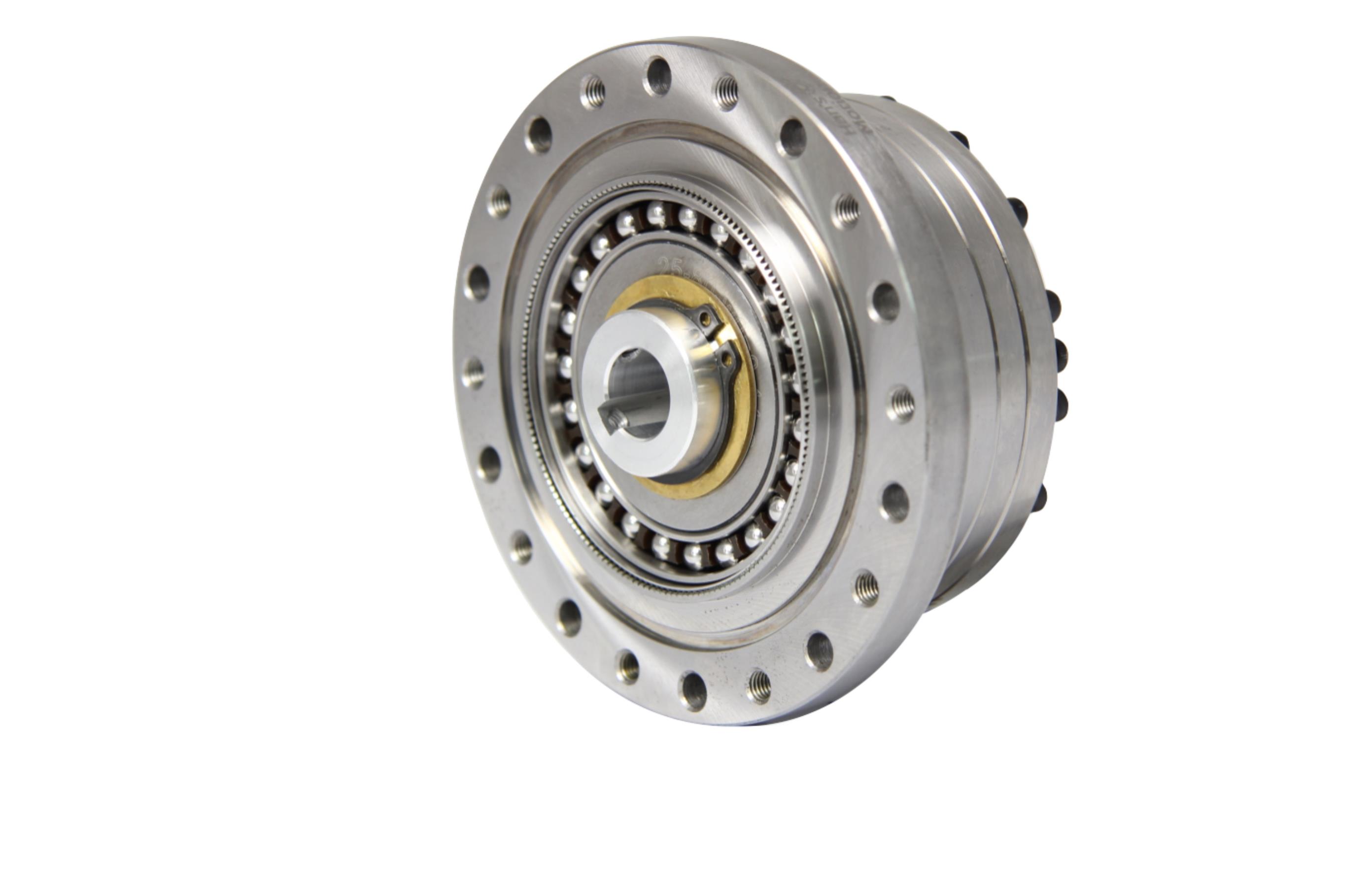

諧波減速機的工作原理：
諧波減速機波發生器是一個桿狀部件，其兩端裝有滾動軸承構成滾輪，與柔輪的內壁相互壓緊。柔輪為可產生較大彈性變形的薄壁齒輪，其內孔直徑略小于波發生器的總長。波發生器是使柔輪產生可控彈性變形的構件。當波發生器裝入柔輪后，迫使柔輪的剖面由原先的圓形變成橢圓形，其長軸兩端附近的齒與剛輪的齒完全嚙合，而短軸兩端附近的齒則與剛輪完全脫開。周長上其他區段的齒處于嚙合和脫離的過渡狀態。
當諧波減速機波發生器沿圖示方向連續轉動時，柔輪的變形不斷改變，使柔輪與剛輪的嚙合狀態也不斷改變，由嚙入、嚙合、嚙出、脫開、再嚙入……，周而復始地進行，從而實現柔輪相對剛輪沿波發生器H相反方向的緩慢旋轉。工作時，固定剛輪，由電機帶動波發生器轉動，柔輪作為從動輪，輸出轉動，帶動負載運動。在傳動過程中，波發生器轉一周，柔輪上某點變形的循環次數稱為波數，以n表示。
諧波減速機常用的是雙波和三波兩種。雙波傳動的柔輪應力較小，結構比較簡單，易于獲得大的傳動比。故為目前應用最廣的一種。
